Construire son propre relais DMR Open GD77!
Possible avec les postes suivants;
- GD77, GD77S, DM860, DM1801
Il est à noter que France DMR privilégie l'usage de vraies transmissions RADIO!

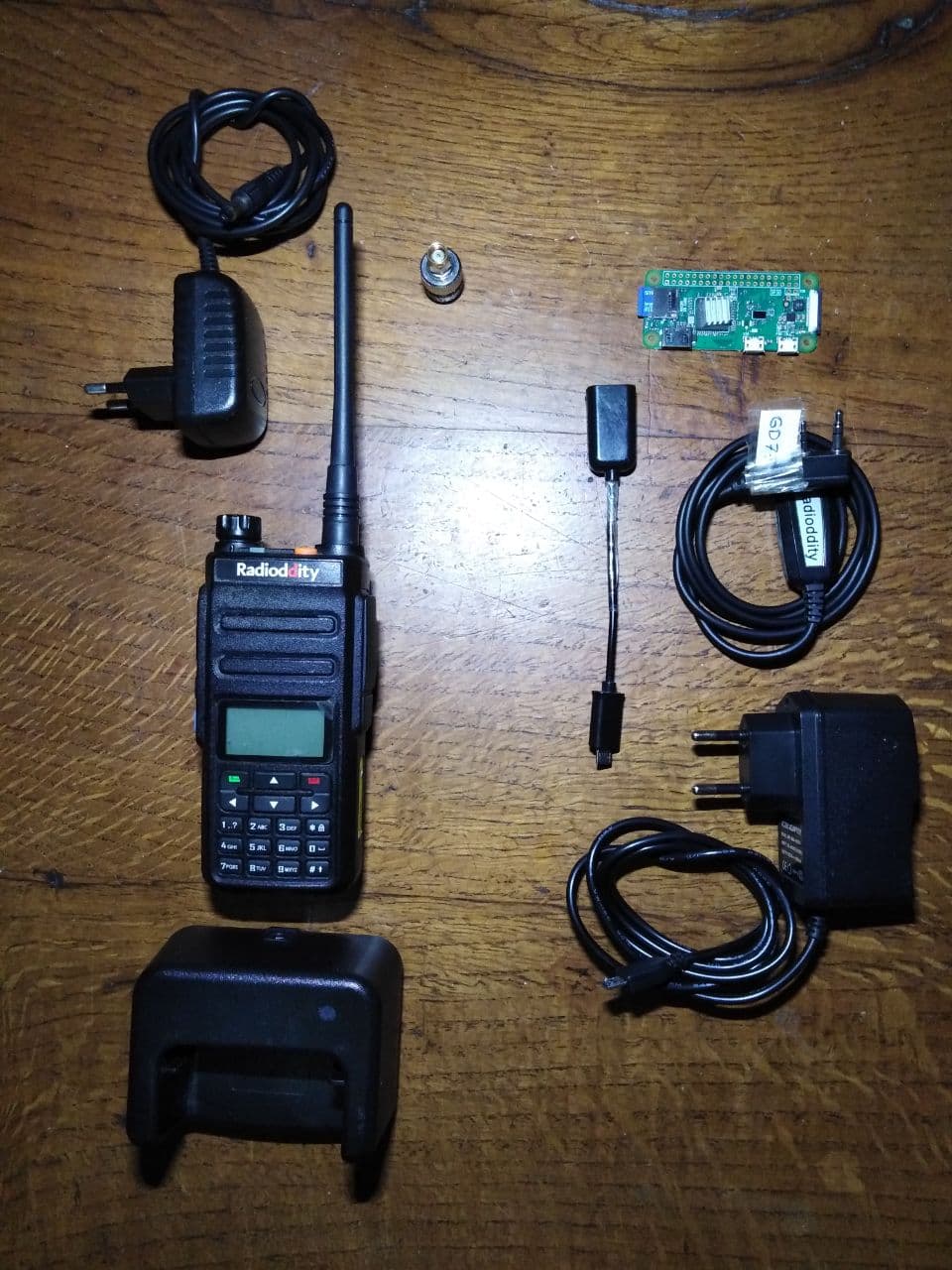

Ce qu'il vous faut;
- 1 Poste

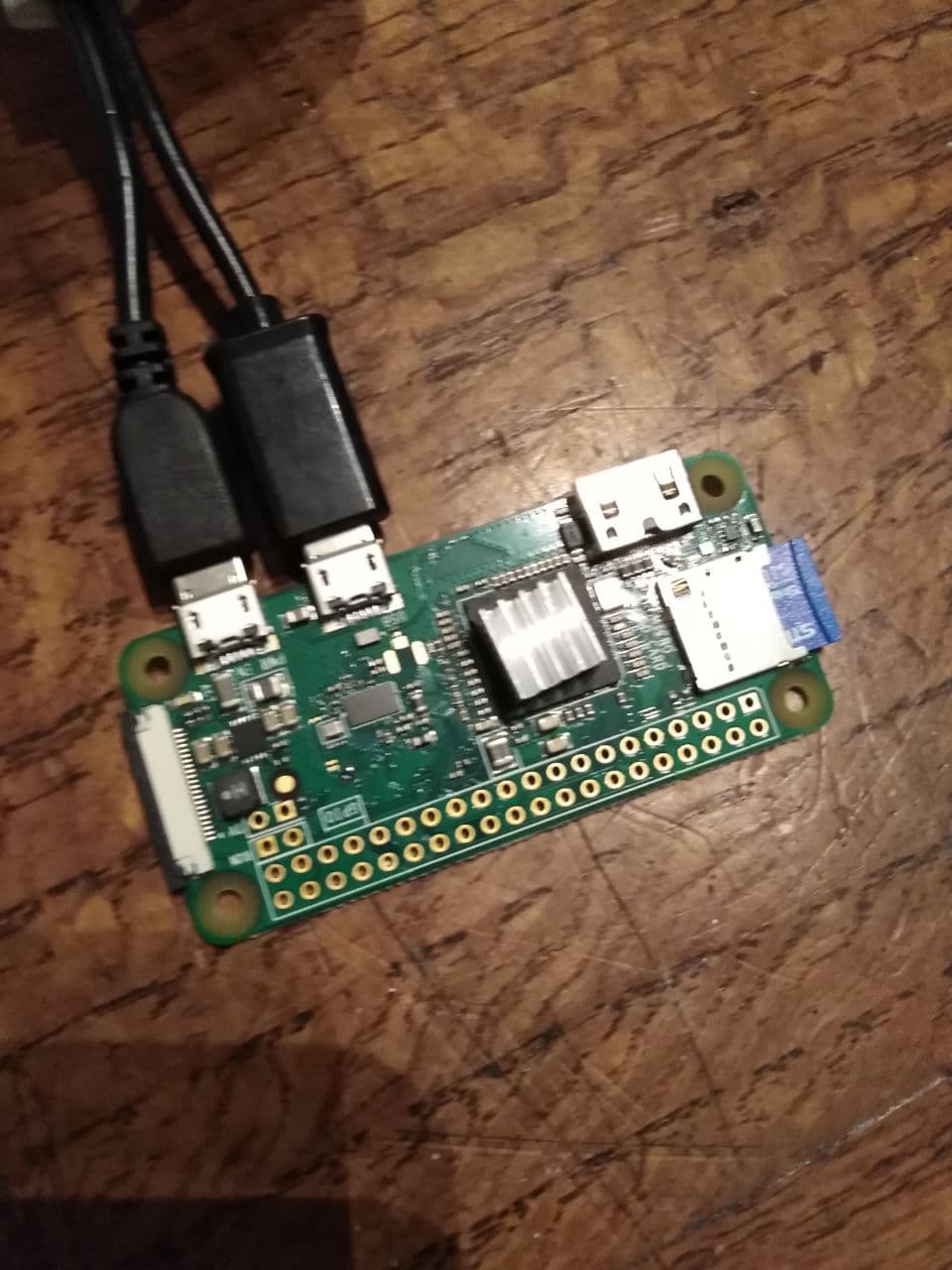

- 1 Raspberry 0 à 3
- 1 Cable DATA original au poste
- 1 Adaptateur SMA / PL259 ( Pour brancher le poste à l'antenne)
- 1 adaptateur Micro USB / RJ45 + Hub USB si vous utilisez un Raspi 0 W.
- L'alimentation du Raspberry et l'alimentation ou sabot pour le poste.
- 1 Ventilateur pour l'arrière du poste.

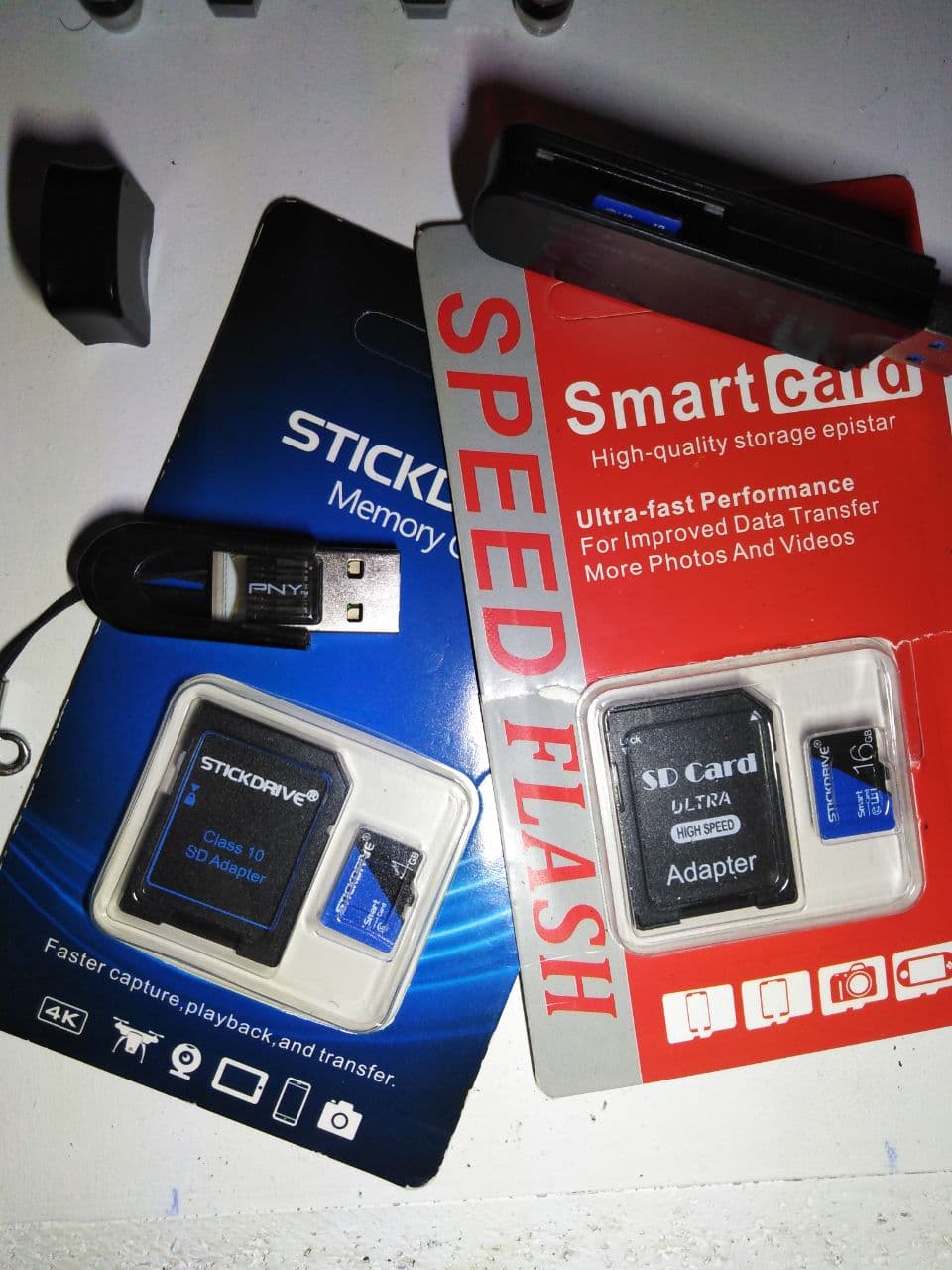

1) Avec Pi Imager nous allons installer l'image sur la carte Micro SD et aussitot y copier le fichier " supplicant " obtenu avec " Wifi Builder de pi-star.uk dans la racine de la carte ( boot). ceci si vous passez par le WiFi! Autrement on préfère avant tout la liaison par RJ45 par exemple pour le raspi 3.

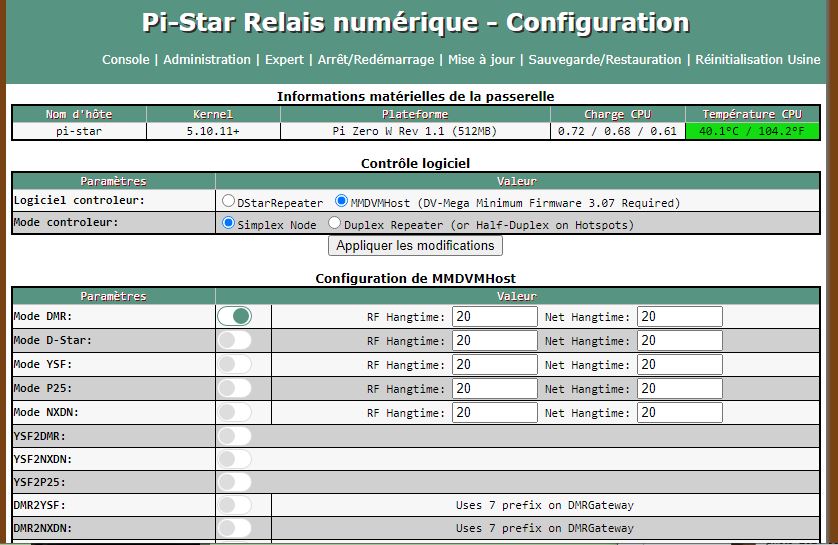

Une fois l'image installée, et l'adresse locale repèrée sur votre BOX, pour effectuer la configuration! Fréquence Radio, Indicatif du relais, ID du relais. (Voir capture)
2) Il faut installer le " Firmware " sur le poste et installer le " Code PLUG" simplifié (facultatif) puis configurer le poste dans son menu en mode " Hotspot ".
Il est à noter que nous ne sommes pas responsables de l'installation du Firmware et des Codes Plug. pour cela vous devez vous réfèrer à la manière de le faire concernant la marque de votre poste.
Pour intaller le Firmware, utilisez le package fournit ici sur cette page, branchez le cable Data au PC, branchez le au poste,prendre soin avant d'allumer le poste d'appuyer simultanement sur les deux petits boutons en dessous du PTT maintenus tout en allumant le poste.

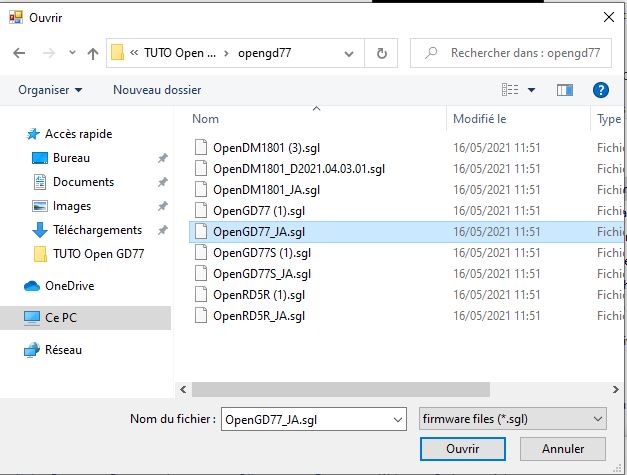

lancez l'utilitaire Firmware Loader et choisir le type de poste et le fichier correspondant à votre poste!
exemple le fichier " OpenGD77_JA.sgl "
avec le bouton " Select a File & Update ".
Vous pouvez laisser votre code plug qui est dans votre poste car il n'est pas utilisé en mode " Hotspot!!!!!
Avant le lancer le raspberry, activez le mode " Hotspot " dans le menu Options du poste ( Bouton vert).

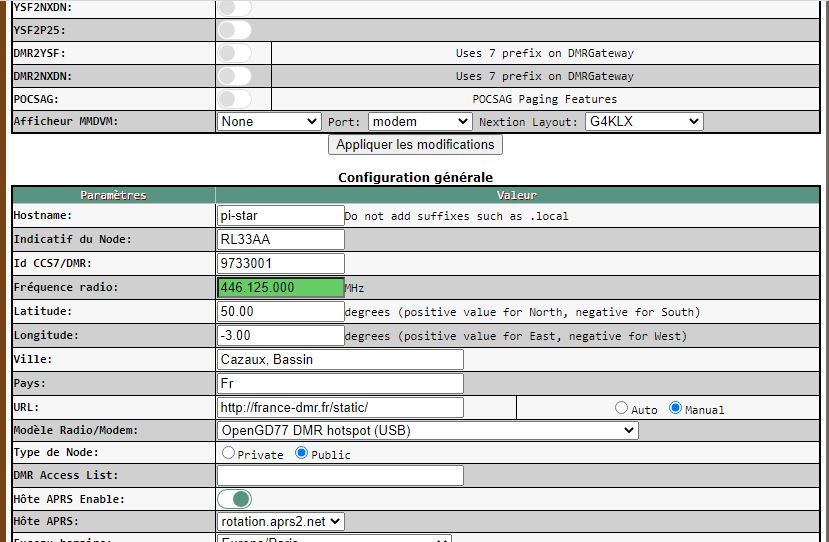

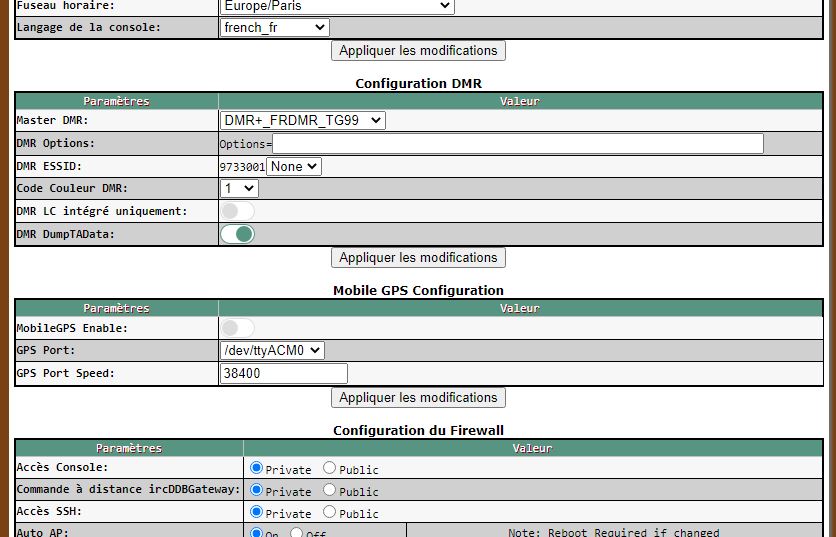

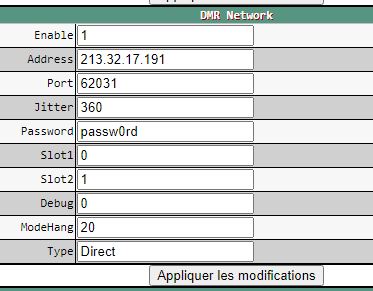

Dans la configuration du Pi-star ci joint la capture!!!!
Sur le coté droit voici les captures pour la configuration et plus bas pour le firmware!
Noubliez pas de mettre l'indicatif et l'ID du relais qui vous ont été fournis par france.dmr@gmail.com !!!!!! afin d'éviter le blocage!!!!!!!
La fréquence radio est par défaut 446.12500 Mhz bien sur vous pouvez la changer exemple 446.03125.
Bon trafic! Surtout respectez les consignes! car le blocage est définitif..... SMS au 0680543839.
IMPORTANT pour le réglage de la puissance du Relais!

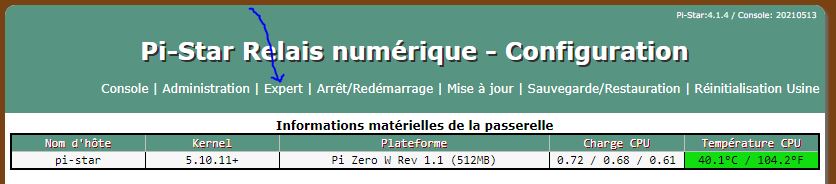

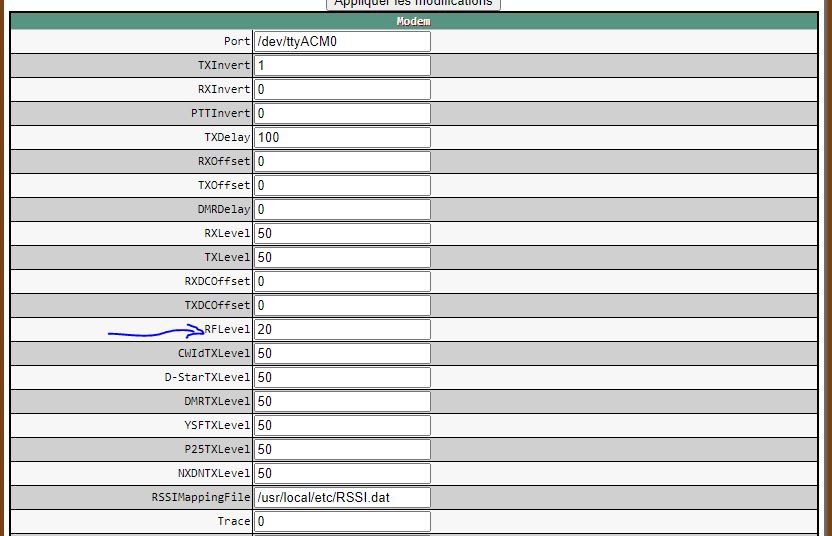

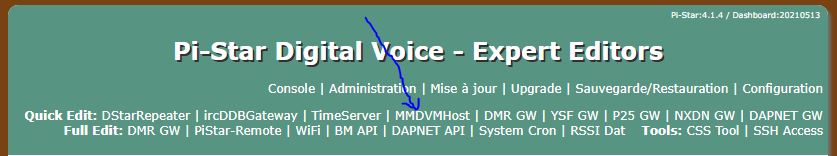

EXPERT>MMDVMHOST> Réglez RFLevel tableau ci dessous;
1 pour 50 mW
5 pour 250 mW
10 pour 500 mW

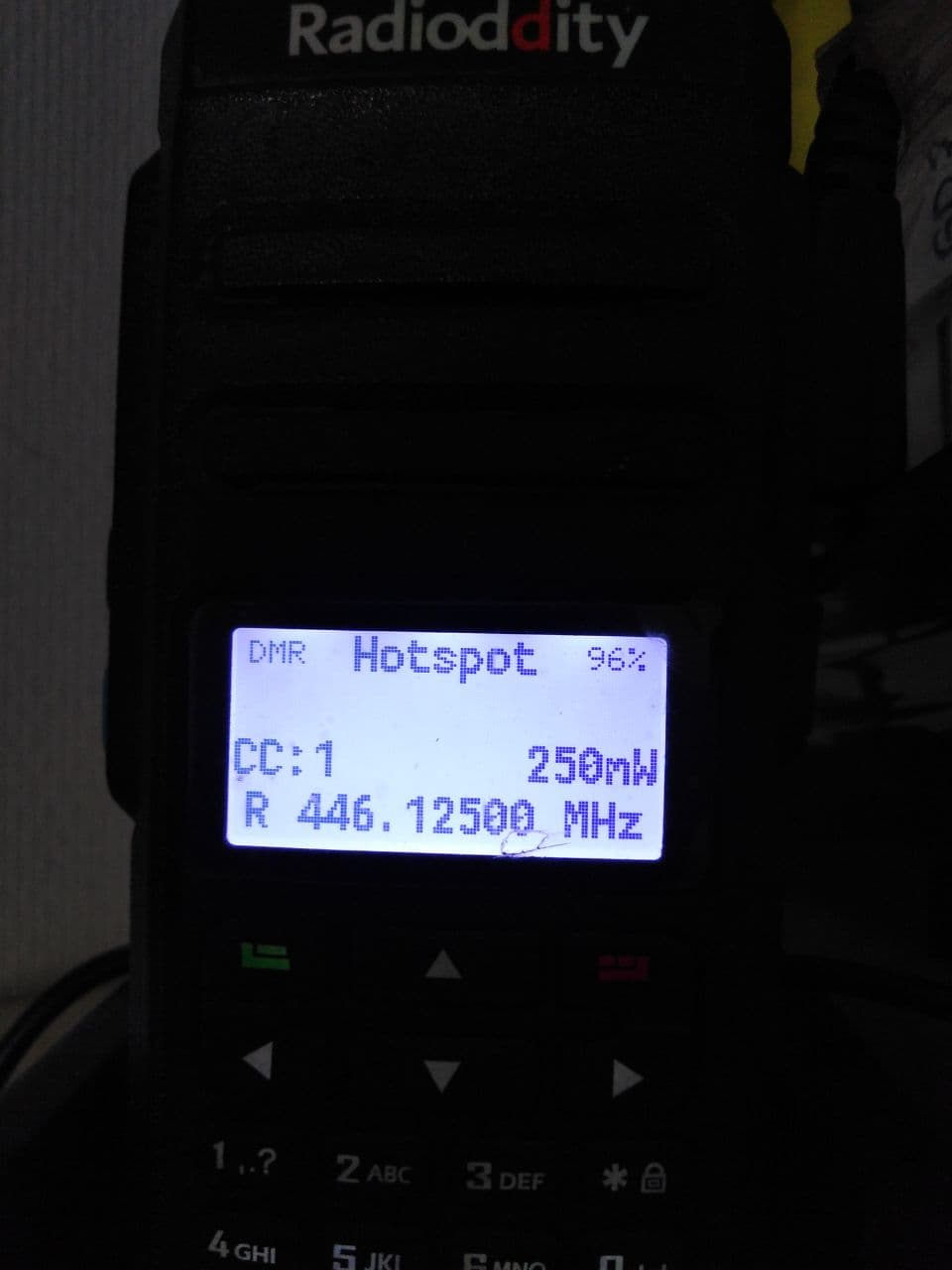

20 pour 1W click sur Appliquer les Modifications et la puissance change sur l'écran du poste! ENJOY!
